莱希特牌【PBT塑料水分检测仪】广泛应用于塑胶行业的原料、粉体、颗粒、半成品、成品等材料的水分及易挥发物快速检测。【PBT塑料水分检测仪】针对PA、PC、ABS、PP、PET、PBT、POM、PVC、PE、LCP、TPU、TPE、PLA、PMMA、PPS、碳酸钙、滑石粉、色母粒、木塑等材料都能准确的提供水分检测方案。
PBT塑料水分检测仪应用

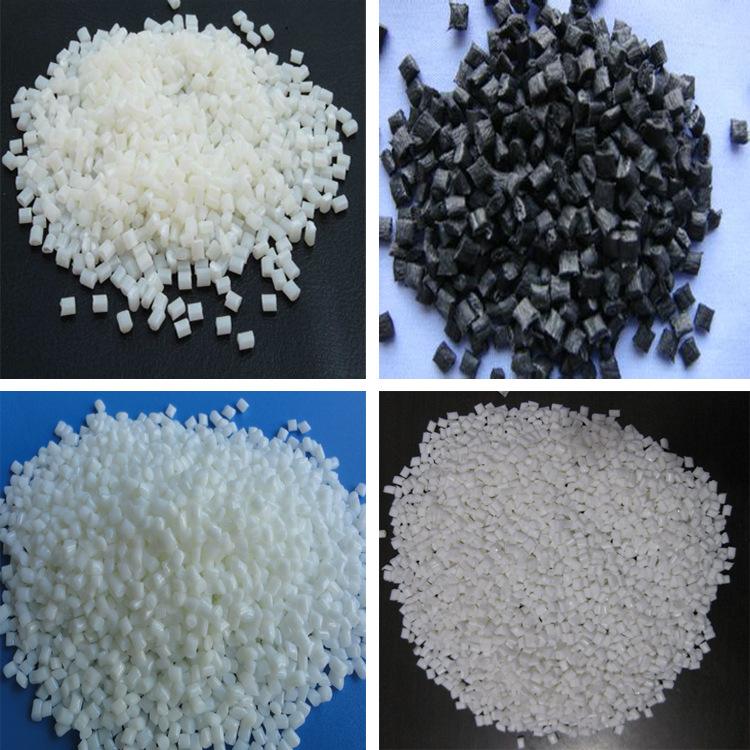

大多数工程塑料要求颗粒中的水分含量低于一个某个最大值，塑料是否需要烘干主要取决于原材料对水分的敏感程度。一般情况下,塑料材料的水份含量与运输条件,包装类型和存放时间有关。例如,聚酰胺（PA）一般用袋子运输,这种袋子采用铝泊作为防水层,因而在使用时可直接打开袋子把料取出来就用。但大多数的聚酰胺(尼龙)加工厂的原料树脂都要先进行干燥,尽管有人认为,如果塑料在不超过一小时的时间内使用就不需要干燥.
另一方面,PET和PBT对水分非常敏感,一定要干燥以确保制品的冲击强度不受影响。另外，这些树脂在干燥后很快会再次吸水,因而，在一些情况下加工厂商必须特别小心,在PBT和PET树脂在运输和传送过程中,避免使用敞开的容器同时也应考虑树脂在装料斗中的停留时间。在不利的气候环境中，PET在10分钟内吸收的水分甚至能超过制品水分的最大允许值0.02%。干燥粉碎后的回用料或已吸水饱和的粒料(如置于开放条件下的容器中时)需要特别注意。在这种情况下,建议的干燥时间常常不能满足需要。因此，我们要及时检测塑料颗粒中水分含量，以判断是否要继续干燥满足注塑要求。使用莱希特牌【PBT塑料水分检测仪】可以准确测量塑料颗粒中的水分，具有测量速度快、操作便捷、数据可靠等特点。莱希特水分仪是由称量单元和加热单元组成，是基于干燥失重原理来测定样品的水份含量。
1、取样处理：为了消除测量误差,样品应从进料斗的下部选取,并在适宜的容器中密封保存。可采用聚乙烯、铝多层复合袋，并采用热封口办法来包装样品,也可使用实验室用的可密封的玻璃容器。
2、PBT含水率干燥要求：≤0.03%
3、莱希特牌【PBT塑料水分检测仪】应用：
仅用肉眼观察是很难确定是否有水分存在。为了能降低成本和控制产品报废率，满足各个阶段的塑胶颗粒水分测试需求，及时指导有效生产。莱希特牌【PBT塑料水分检测仪】很好地解决了这一问题。
4、热风干燥过程中，间隔2小时快速取样测量一次，达到水分指标要求，即停止干燥；
5、塑料颗粒热风干燥后，放置2小时或4小时，水分具体产生了多大的变化，只有通过【PBT塑料水分检测仪】现场来检测，以判定水分含量是否达标，是否可以进行注塑。
PBT塑料水分检测仪技术指标
最大称量值: 110g
显示分度值: 0.001g（1mg)
可 读 性: 0.01%
水分测定范围：0.01-100%
称重传感器: 进口电磁力传感器
温度范围：室温～180℃
加 热 源: 钨卤环形灯
加热程序：标准、快速、阶梯
干燥方式: 自动、定时、手动
加热时间范围：1~99分钟
测试参数: 水份含量%、固含量%、测试时间min、温度℃、现时重量g、测试曲线
秤盘尺寸: 直径90（mm）
显示器：LCD液显
通讯接口: 标配RS232通讯接口-方便连接打印机、电脑和其他外围设备（选配）
外形尺寸: 310*205*200 (mm) 长*宽*高
重量：3.5kg
