塑料颗粒中水分对成型加工的影响

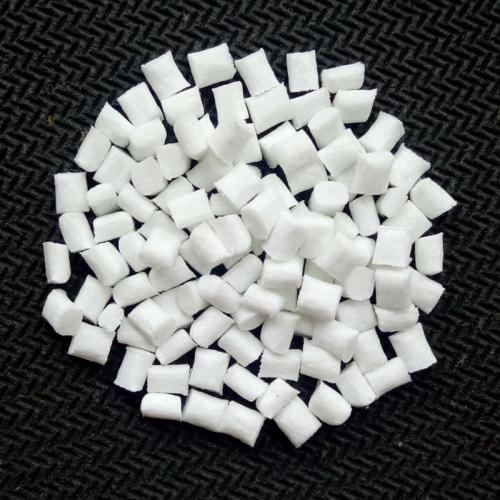

塑料颗粒中的水分,即使是表面凝聚的水分,也能引起一些与工程塑料的成型加工的问题。使用莱希特牌【塑料颗粒水分仪】可以准确测量塑料颗粒中的水份含量，合理的控制塑料水分含量，避免过度干燥很重要。



许多塑料会从空气中吸收水分,它们吸收水分的量与树脂的类型有关。PBT注塑之前一定要在110～120℃的温度下干燥3小时左右，成型加工温度为250～270℃，模温控制在50～75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用“高速、中压、中温”的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。

塑料颗粒中的水分,即使是表面凝聚的水分,也能引起一些与工程塑料的成型加工的问题。这种吸水性能可能会产生一些不利的影响,包括加工中的问题,制品的表面不好,或制品机械性能差的问题。仅用肉眼观察是很难确定是否有水分存在。

莱希特牌【塑料颗粒水分仪】拥有精美的外观，具备自动称量、自动效准、多元化干燥方式等功能，快速水分仪在测量样品重量的同时，加热单元和水分蒸发通道快速干燥样品，在干燥过程中，水分仪持续测量并即时显示样品丢失的水分含量%，【塑料颗粒水分仪】可在几分钟内快速测定样品的水份含量，从而确保质量控制和过程控制的快速响应时间。无论在繁忙的实验室还是在恶劣的生产环境中，紧凑式设计节省空间，坚固的结构则确保仪器长久使用寿命。莱希特科技为企业用户提供精密的水分测量仪器及完善的水分解决方案，精确的水分结果可有效地指导用户生产，提高产品质量，降低企业成本。莱希特【塑料颗粒水分仪】被运用于众多行业，也是水分检测行业的理想仪器。



最大称量值: 110g

称重分度值: 0.0001g（0.1mg)

可 读 性: 0.001%（10PPM)

水分测定范围：0.001-100%

称重传感器: 进口电磁力传感器

温度范围：室温～200℃

加 热 源: 钨卤环形灯

加热程序：标准、快速、阶梯

干燥方式: 自动、定时、手动

加热时间范围：1~99分钟

测试参数: 水份含量%、固含量%、测试时间min、温度℃、现时重量g、测试曲线

秤盘尺寸: 直径90（mm）

显示器：LCD液显

通讯接口: 标配RS232通讯接口-方便连接打印机、电脑和其他外围设备（选配）

外形尺寸: 310*205*200 (mm) 长*宽*高

重量：3.5kg



1.开机第一遍测试即为预热。

2.移开样品盘，将100g砝码放到中心支柱上，按校准键，自动完成校准。

3.取粉末或颗粒的样品均匀地放在样品盘上。

4.用托架摇匀样品。

5.放回三脚架上，盖上加热腔，重量稳定后按“开始键”，仪器开始工作

6.测试完成后，水分仪提示测量结束，记录数据。
